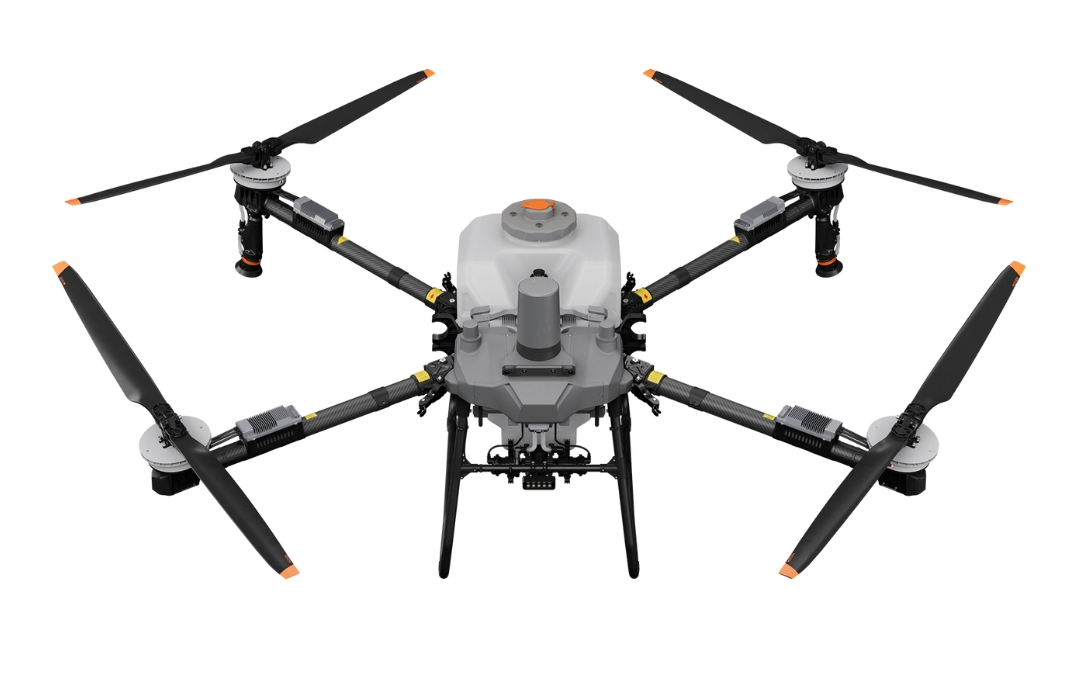

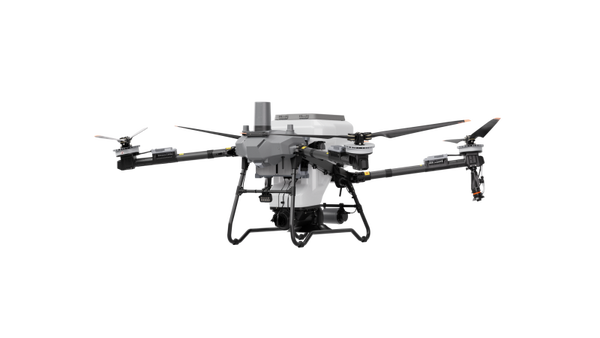

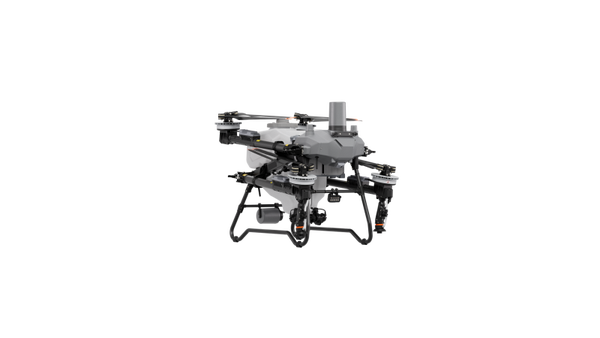

Fluggerät

• Gewicht

• Ausgestattet mit DB1580 Intelligent Flight Battery: 52 kg (einschließlich Akku)
  Ausgestattet mit DB2160 Intelligent Flight Battery: 56 kg (einschließlich Akku)

• Maximales Startgewicht^[1]

• Ausgestattet mit DB1580 Intelligent Flight Battery:
  Max. Abfluggewicht beim Sprühen (Standard mit 2 Düsen): 102 kg
  Max. Abfluggewicht beim Sprühen (optional mit 4 Düsen): 105 kg
  Max. Abfluggewicht beim Streuen: 126 kg
  Max. Abfluggewicht beim Heben: 115 kg
  Ausgestattet mit DB2160 Intelligent Flight Battery:
  Max. Abfluggewicht beim Sprühen (Standard mit 2 Düsen): 126 kg
  Max. Abfluggewicht beim Sprühen (optional mit 4 Düsen): 130 kg
  Max. Abfluggewicht beim Streuen: 130 kg
  Max. Abfluggewicht beim Heben: 118,5 kg

• Max. diagonaler Achsenabstand

• 2440 mm

• Abmessungen

• 3200 mm × 3520 mm × 960 mm (Arme und Propeller ausgeklappt)
  1820 mm × 2100 mm × 960 mm (Arme ausgeklappt und Propeller eingeklappt)
  1160 mm × 900 mm × 960 mm (Arme und Propeller eingeklappt)

• Schwebegenauigkeitsbereich (bei starkem GNSS-Signal)

• RTK aktiviert:
  ±10 cm (horizontal), ±10 cm (vertikal)
  RTK nicht aktiviert:
  Horizontal ± 0,6 m, vertikal ± 0,3 m

• Max. konfigurierbarer Flugradius

• 2 km

• Betriebstemperatur

• 0 °C bis 40 °C

• Max. Windwiderstand

• <6 m/s

Antriebssystem – Motor

• Abmessung des Stators

• 155 × 22 mm

• KV

• 65 Umdrehungen/V

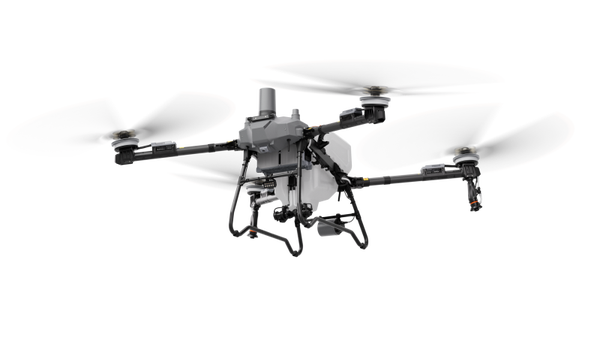

Antriebssystem – Propeller

• Material

• Kohlefaser-Verbundwerkstoff

• Abmessungen

• 62 Zoll

• Anzahl

• 4

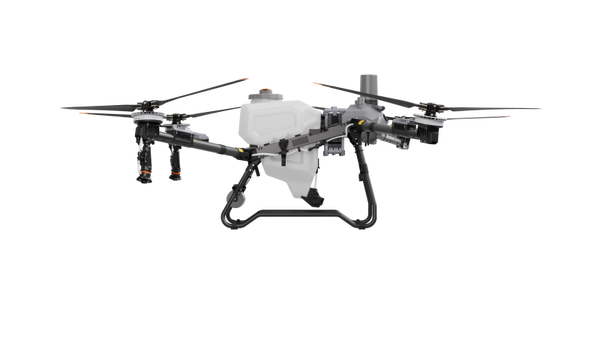

Sprühsystem - Sprühbehälter

• Material

• HDPE

• Fassungsvermögen

• 70 l

• Nutzlast im Betrieb

• 70 kg

Sprühsystem - Düsen

• Modell

• LX07550SX (Standarddüse) / LX09550SX (Optionale Nebeldüse)

• Anzahl

• 2 (Standard) / 4 (Optional)

• Düsenabstand

• 1874 mm (hintere Düsen)

• Tröpfchengröße

• 50 bis 500 μm

• Effektive Sprühbreite^[2]

• 4 bis 11 m

Sprühsystem - Förderpumpen

• Typ

• Flügelradpumpe (Magnetantrieb)

• Anzahl

• 2

• Max. Durchflussrate

• 30 L/min (Standard 2 Sprühdüsen)
  40 L/min (Optional 4 Sprühdüsen)

Ausbringsystem 4.0

• Kompatibler Materialdurchmesser

• Standardkonfiguration:
  Extra große Förderschnecke: 0,5 mm - 10 mm Granulat (Dünger, Weizen, Futter usw.)
  Mittlere Förderschnecke: 4 mm - 6 mm Granulat (Reis)
  Optional:
  Große Förderschnecke: 4 mm - 10 mm Granulat (Reis, Dünger)
  Kleine Förderschnecke: 0,5 mm - 4 mm Granulat (Raps, granulierte Herbizide, granulierte Insektizide)

• Volumen des Streubehälters

• 100 l

• Streuer-Bauart

• Fliehkraftscheibe

• Auswurf-Bauart

• Zuführung

• Maximale Entladerate

• 400 kg/min (Kunstdünger)

• Maximale Last im Streubetriebsbehälter

• 70 kg

• Effektive Streubreite^[3]

• 3 - 10 m

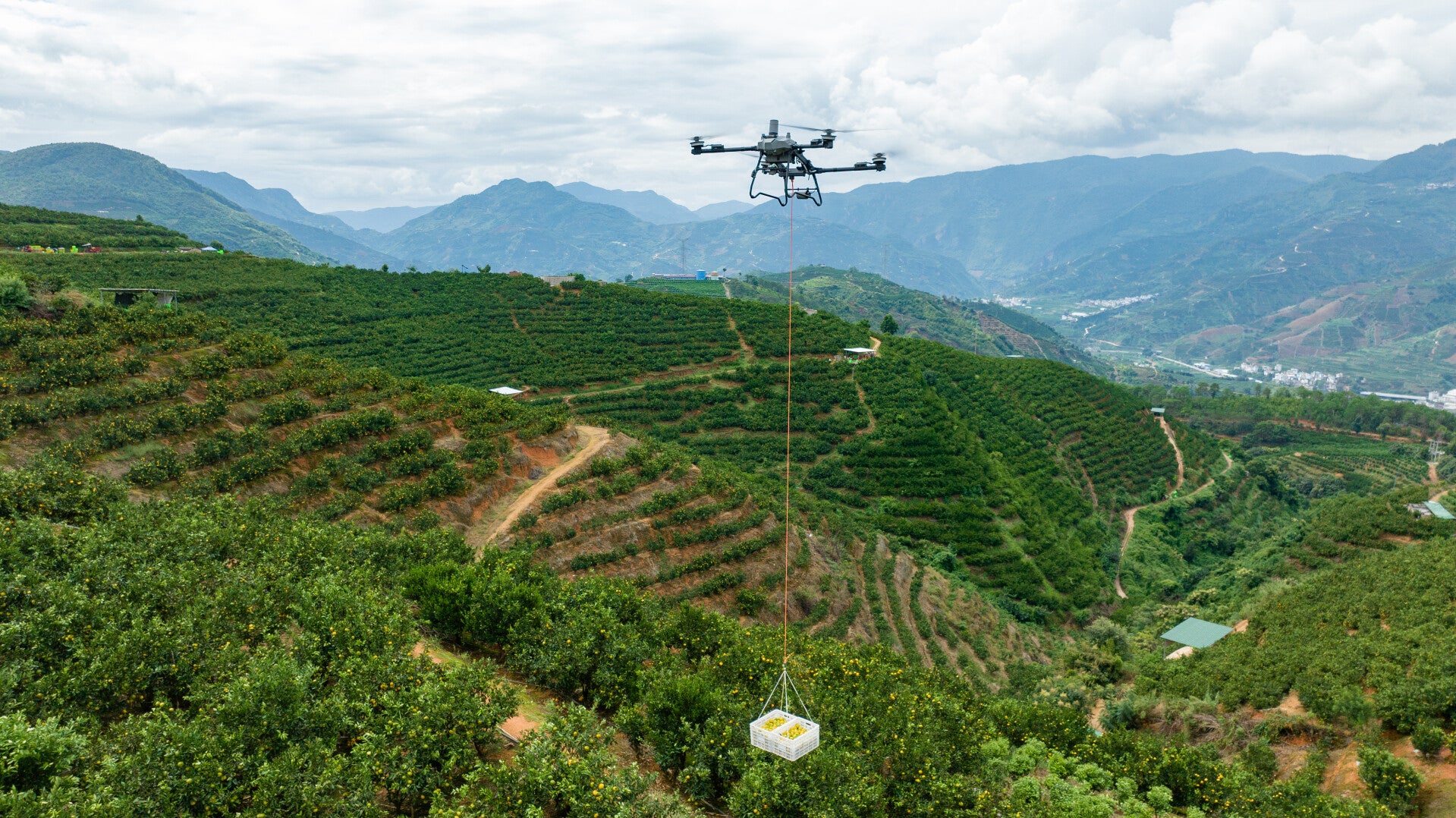

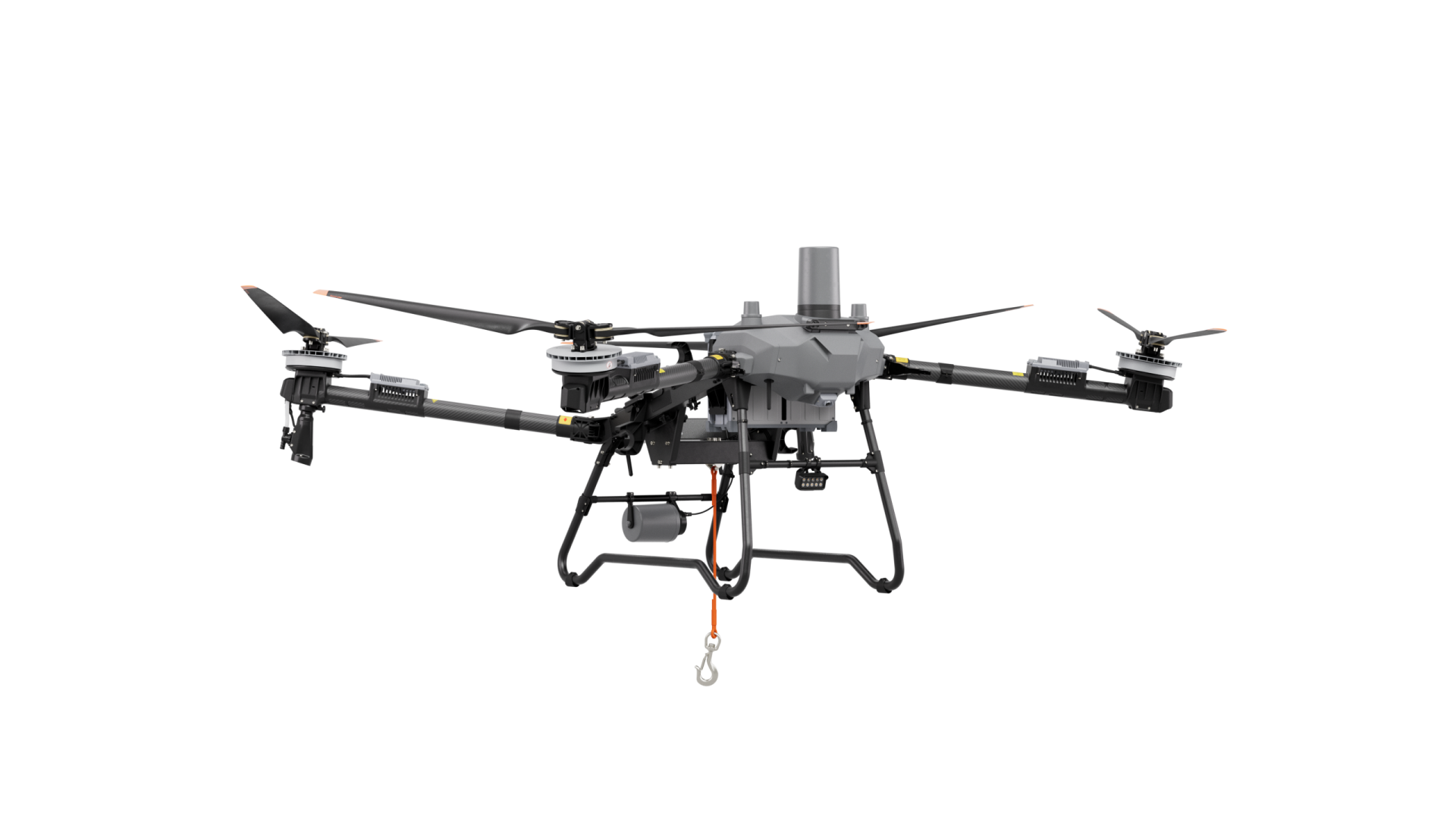

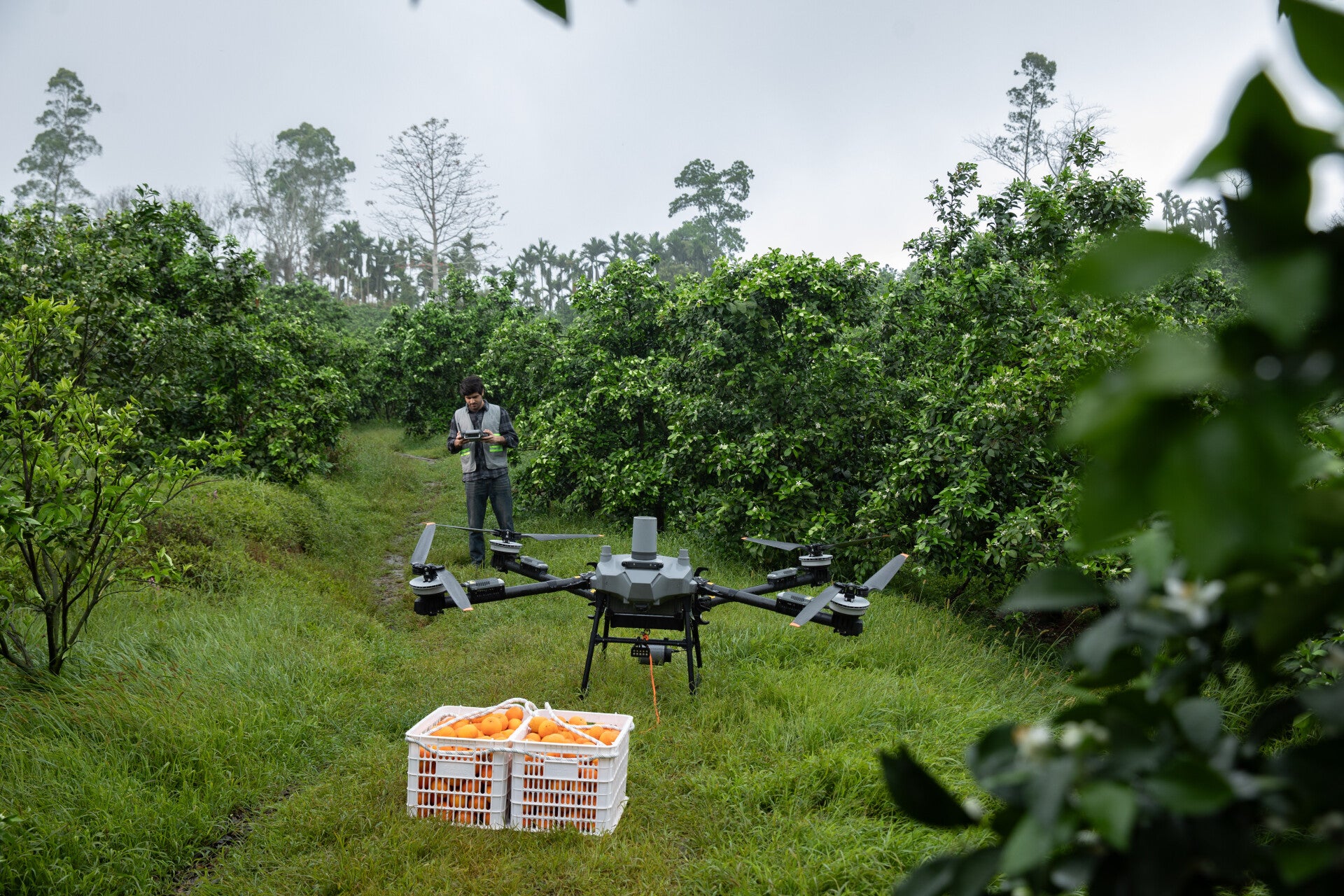

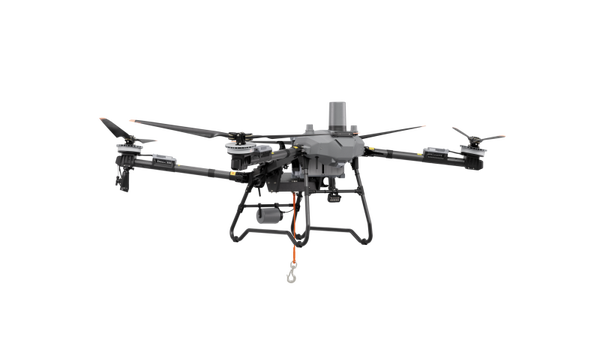

Hebesystem

• Tragfähigkeit^[4]

• 65 kg

• Hubseillänge

• 10 m (Standardkonfiguration)

• Empfohlene Kabellänge

• 10 - 15 m

• Betriebstemperatur

• 0 °C bis 40 °C

Sicherheitssystem 3.0

• Millimeterwellenradar EIRP

• < 20 dBm (NCC / MIC / KC / CE / FCC)

• Betriebstemperatur

• 0 °C bis 40 °C

• Betriebsumgebung

• Ausreichend Licht und erkennbare Umgebung

• Sichtfeld (Field of View, FOV)

• Millimeterwellenradar vorn: Horizontal 360°, Vertikal ± 45°, Auf ± 45° (Kegel)
  Millimeterwellenradar hinten: Vertikal 360°, Horizontal ± 45°
  Drei-Augen Visionäre Intelligenz: Horizontal 90°, Vertikal 180°

• Reichweite^[4]

• ≤ 60 m

• Effektive sichere Hindernisvermeidungs­­geschwindigkeit^[5]

• ≤ 13,8 m/s

• Effektive Hindernisvermeidungshöhe

• ≥ 1,5 m

• Sicherheitsabstand

• 2,5 m (Abstand zwischen dem Fluggerät und dem Hindernis nach dem Bremsen und stabilen Schwebeflug)

Fernsteuerung

• Modell

• TKPL 2

• Bildschirm

• 7 Zoll LCD-Touchscreen; Auflösung: 1920 × 1200; Helligkeit: 1400 cd/m²

• Lagertemperaturbereich

• Weniger als ein Monat: -30° bis 45° C (-22° bis 113° F)
  Ein bis drei Monate: -30° bis 35° C (-22° bis 95° F)
  Drei Monate bis ein Jahr: -30° bis 30° C (-22° bis 86° F)

• Ladetemperatur

• 5 °C bis 40 °C

• Laufzeit internes Akkus

• 3,8 Stunden

• Laufzeit externes Akkus

• 3,2 Stunden

• Ladetyp

• Verwenden Sie ein USB-C-Schnellladegerät mit einer maximalen Leistung von 65 W (maximale Spannung 20 V), und es wird empfohlen, das DJI Portable Charger zu verwenden.

• Ladezeit

• 2 Stunden beim internen Akku oder internen und externen Akku (wenn die Fernbedienung ausgeschaltet ist und ein DJI-Standardladegerät verwendet wird)

Intelligent Flight Battery DB1580

• Gewicht^[1]

• 11,7 ± 0,3 kg

• Kapazität

• 30.000 mAh

• Nennspannung

• 52 V

DB2160 Intelligent Flight Battery

• Gewicht^[1]

• 14,7 ± 0,3 kg

• Kapazität

• 41.000 mAh

• Nennspannung

• 52 V

C12000 Intelligentes Ladegerät

• Ladegerätmodell

• CSX901-12000

• Abmessungen

• 456 mm × 291 mm × 107 mm

• Gewicht^[1]

• 13,13 kg

• Eingang

• Dreiphasen-AC-Eingang: 175 - 520 V
  Einphasen-AC-Eingang: 200 - 264 V

• Ausgang

• 62 V

• Nennausgangsstrom

• 194 A

• Nennleistung

• 12000 W (dreiphasiger 380 V Eingang)
  3000 W (einphasiger 220 V Eingang)

• Ladezeit^[6]

• 7 - 8 Minuten (DB1580 Intelligent Flight Battery, 30 % - 95 % Ladezustand)
  8 - 9 Minuten (DB2160 Intelligent Flight Battery, 30 % - 95 % Ladezustand)

• Schutzfunktionen

• Überspannungs-, Überladungs-, Unterspannungs- und Übertemperaturschutz.

• Betriebstemperatur

• 0 bis 40 °C

• Ausgangskanäle

• 1

• Kompatibel mit Intelligent Flight Battery

• Intelligent Flight Battery DB1580 / DB2160

Relais

• Abmessungen

• 112 mm × 112 mm × 51 mm (ohne Antenne)
  120 mm × 112 mm × 101 mm (mit Antenne)

• Gewicht^[1]

• 630 g

• Eingang

• 2,7V - 24V

• Stromverbrauch

• 10,48 W (FCC), 8,8 W (SRRC)

• Akkukapazität

• 6500 mAh

• Akkulaufzeit

• 5 Stunden

• Betriebsfrequenz

• 2,4000 bis 2,4835 GHz, 5,150 bis 5,250 GHz, 5,725 bis 5,850 GHz

• Effektive Signalreichweite

• 5 km (SRRC), 4 km (MIC/KCC/CE), 8 km (FCC)
  (In einer störungsfreien, ungehinderten Umgebung, Flughöhe 2,5 m)

• Ladezeit

• 2,5 Stunden (30W Ladezeit)

• Schutzart

• IP55

D-RTK 3 AG

• Unterstützt Satellitensysteme

• GPS: L1/L2/L5
  BeiDou: B1I/B2I/B3I/B1C/B2A/B2B
  Galileo: E1/E5a/E5b/E6
  GLONASS: G1/G2
  QZSS: L1CA/L2C/L5
  L-Band

• Abmessungen

• 345 mm × 244 mm × 300 mm

• Gewicht^[1]

• 3,77 kg (inklusive Verpackung)

• Stromverbrauch

• 7 W

• Akkukapazität

• 6500 mAh

• Akkulaufzeit

• 7 Stunden

• Betriebsfrequenz

• Broadcast Modus:
  O4: 2.4G/5.8G
  Relay Modus:
  Nicht unterstützt

• Effektive Signalreichweite

• FCC: 15 km
  SRRC: 12 km
  CE/JP: 8 km

• Ladezeit

• 2,5 Stunden (30W Ladezeit)

• Schutzart

• IP67

• Positionierungsgenauigkeit^[7]

• PPP-Satellitendienstgenauigkeit:
  Konvergenzzeit: 20 min
  Horizontal: 30 cm (RMS)
  Erhebungen: 40 cm (RMS)
  Netzwerk-RTK-Kalibrierung:
  Horizontal: 0,8 cm + 1 ppm (RMS)
  Vertikal: 1,5 cm + 1 ppm (RMS)
  1 ppm: Für jede Zunahme von 1 km zwischen dem Fluggerät und der Basisstation verschlechtert sich die Genauigkeit um 1 mm. Zum Beispiel, wenn sich das Fluggerät 1 km von der Basisstation entfernt befindet, beträgt die Genauigkeit 1,1 cm.

Anmerkungen

• [1] Gemessen auf Meereshöhe, wird die DJI Agriculture App das Ladegewicht intelligent basierend auf dem aktuellen Status des Fluggeräts, den Umgebungsbedingungen und den Betriebsaufgaben empfehlen. Benutzer sollten das empfohlene maximale Ladegewicht nicht überschreiten, da dies die Flugsicherheit beeinträchtigen kann.
  [2] Die effektive Sprühbreite des Sprühsystems hängt von der tatsächlichen Arbeitsszene ab.
  [3] Arbeitshöhe beträgt 3 m, Scheibendrehzahl beträgt 1100 U/min, Gleichmäßigkeitsanforderung (CV<30 %) gemessene Streubreite beträgt 10 m. Je schneller die Scheibendrehzahl, desto höher die Flughöhe, desto größer die Streubreite.
  [4] Beinhaltet das Gewicht von Seilen und Haken. Auf Meereshöhe gemessen, empfiehlt die DJI Agriculture App die Zuladung intelligent basierend auf dem aktuellen Zustand des Fluggeräts, den Umgebungsbedingungen und den Betriebsaufgaben. Das maximale Gewicht des geladenen Materials sollte den empfohlenen Wert nicht überschreiten, da dies die Flugsicherheit beeinträchtigen kann.
  [5] Die effektive Arbeitsreichweite der Erfassungsdistanz, Hindernisvermeidung und Umgehungsfähigkeiten kann aufgrund unterschiedlicher Umgebungsbeleuchtung, Regen, Nebel sowie des Materials, der Position und der Form des Zielobjekts variieren. Die Abwärtserfassung wird zur Unterstützung des Geländefolgeflugs verwendet, während die Erfassung in andere Richtungen zur Hindernisvermeidung dient. Außer in Szenen ohne lineare Hindernisse, kann bei einer Kollision mit Geschwindigkeiten von bis zu 13,8 m/s, die zu Fluggerätschäden führt, die Verantwortung durch Protokollanalyse ermittelt werden, und das Fluggerät kann Anspruch auf kostenlose Garantie haben, wenn nicht-menschliche Ursachen festgestellt werden. Wenn lineare Hindernisse wie Drähte oder Abspannseile an Strommasten vorhanden sind, markieren Sie diese bitte als Hindernisse; andernfalls liegt das Nichtumgehen dieser in der Verantwortung des Kunden.
  Hinweis:
  1. Die Abwärtserfassung wird zur Unterstützung des Geländefolgeflugs verwendet. Kommt es zu einer Kollision mit einem Hindernis darunter, liegt dies in der Verantwortung des Kunden.
  2. Aufgrund der Leistungseinschränkungen des Sicherheitssystems kann das Fluggerät bewegliche Objekte nicht aktiv ausweichen. Unfälle in solchen Szenen liegen in der Verantwortung des Kunden.
  [6] Höhe über dem Meeresspiegel, Umgebungstemperatur zwischen 15–40 Grad Celsius, Ladezeit des Akkus von 30 % auf 95 %; Schnellladen wird unterstützt, wenn die
  Akkuzellentemperatur im Bereich von 15–75 Grad Celsius liegt; die Ladezeit variiert je nach Eingangsleistung, ASL, Anfangsladestand und anderen Faktoren.[7] Die Positionierungsgenauigkeit und -zuverl+B102:C103ässigkeit werden durch verschiedene Faktoren beeinflusst, einschließlich Geräteneigung, Signalblockierung, Mehrwegeausbreitung, Anzahl der Satelliten, geometrischer Verteilung und atmosphärischer Bedingungen. Es wird empfohlen, die Ausrüstung in offenen Umgebungen aufzustellen, abseits von elektromagnetischen Störungen und Multipath-Umgebungen.
